SBC8080-CPU ルーズキット (プリント基板の販売のみ)

商品詳細

こちらの商品 SBC8080 CPU 基板ルーズキットは、電脳伝説鈴木哲哉様からの提供商品です。

SBC8080はインテル8080搭載CPUボードとメモリ/端末インタフェース搭載のSUBボードから成る

シングルボードコンピュータです。

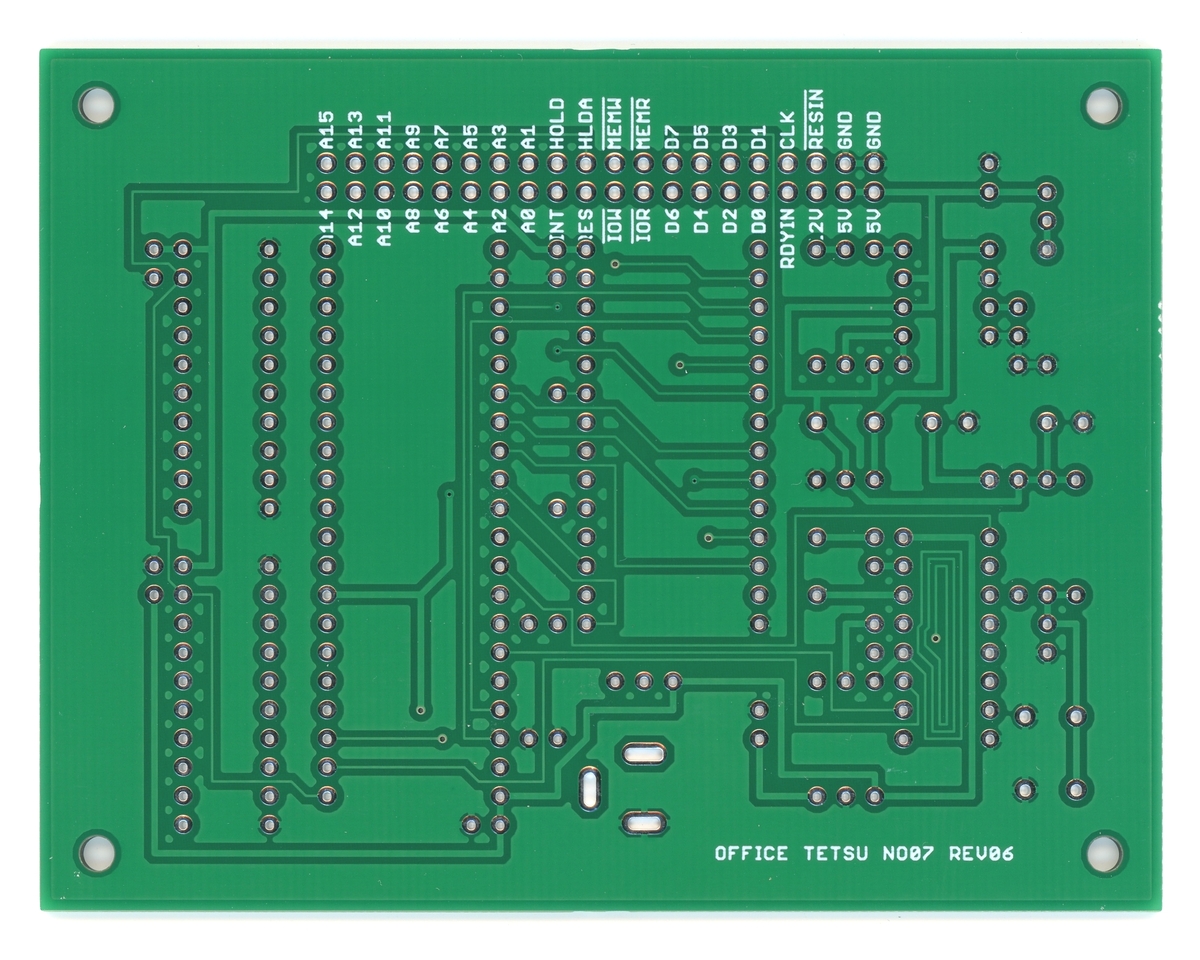

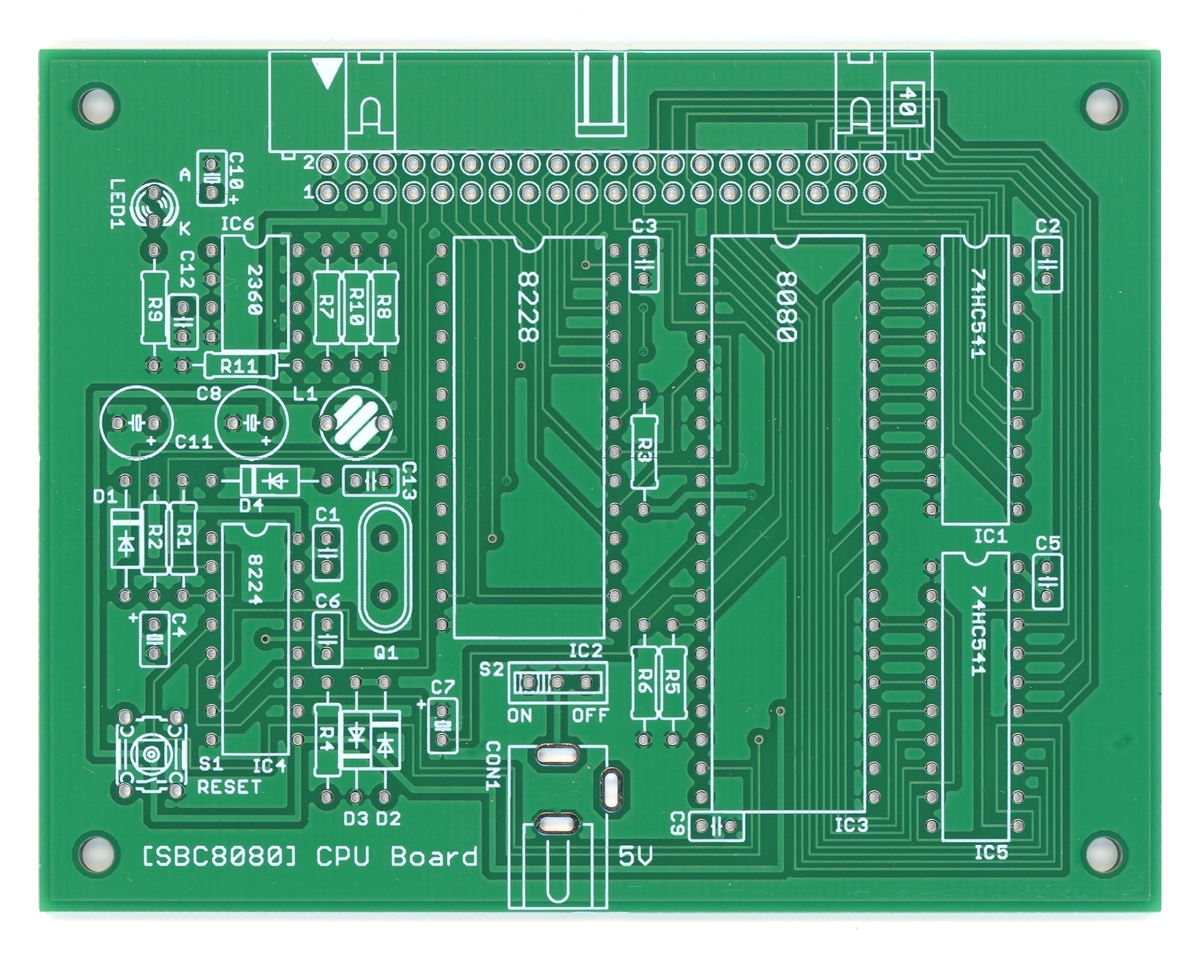

本製品は、そのうちCPUボードのプリント基板にみの販売となります。(部品等は含まれません)

プリント基板に乗せる部品はご自身で揃え、ご自身でのハンダ付け、試験、調整が必要です。

技術的なサポートは有りません。ご質問には、当社ではお答えできません。

CPUボードと別売りのSUBボードを40ピンコネクタ付きフラットケーブルでつなぐと

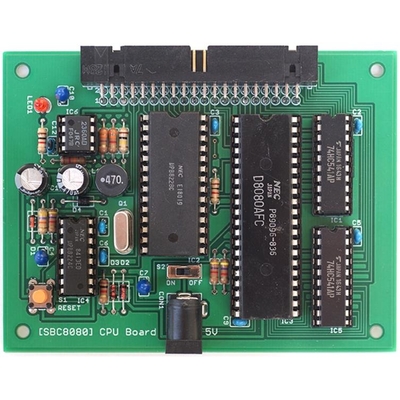

インテル8080が動く最小部品のコンピュータSBC8080が完成します。

(システムROMが別途必要)

プリント基板のほかに必要な部品、入手方法、組み立てかたなどは技術資料で説明しています。

当面必要なソフトウェアはデータパックに含まれます。

技術資料とデータパックは下に示すリンクからダウンロードしてください。

資料

追加技術資料　----------------------------

販売している SBC8080-CPU REV06 基板は、先に販売されていた SBC8080-CPU REV04基板のバージョンアップ版です。

REV06 基板の変更点：

(1)　-5V電源生成回路を改良し、REV04基板の -4V前後と比較し REV06基板では -4.5Vを達成。

　ショットキーバリアダイオード D2,D3 を BAT43 から他のモノに交換することで、

　さらなる大きな負電圧を発生することが可能と思われます。ぜひチャレンジしてください。

　　変更例：1SS106 使用時 -4.66V

(2)　安定動作のため8224用のパスコン C13 ( 0.1uF )を追加。(無くても動作可能)

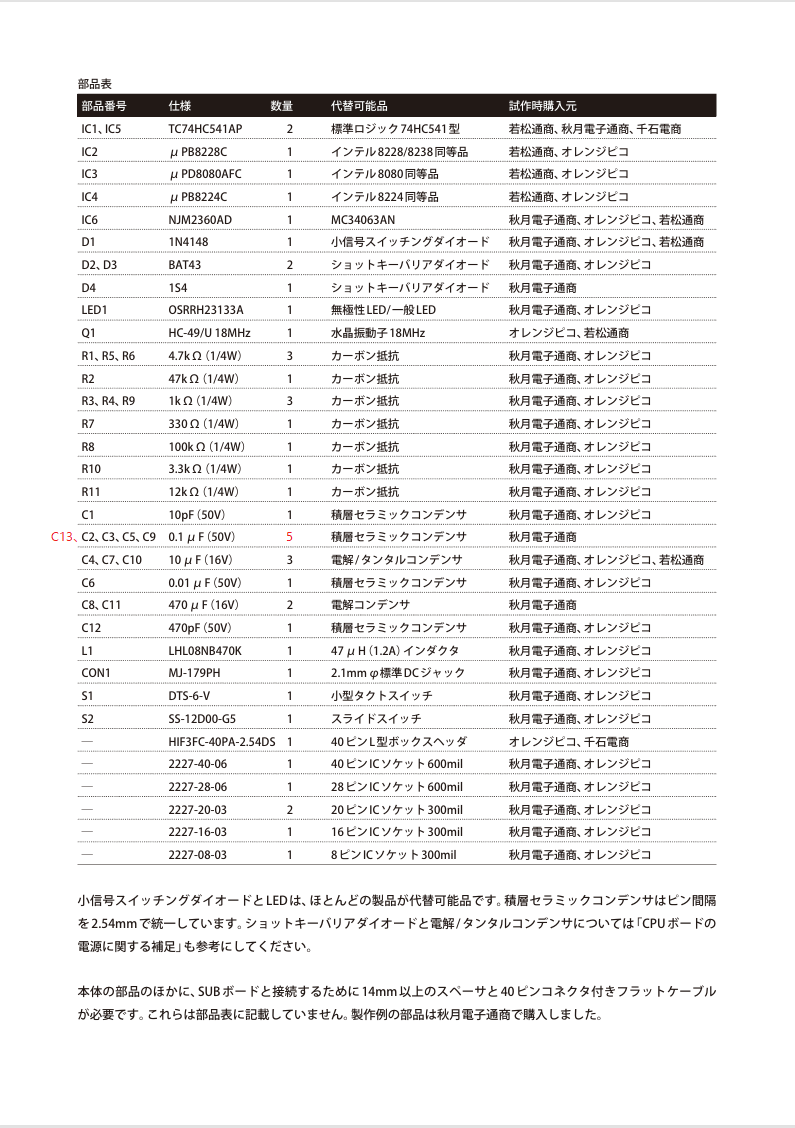

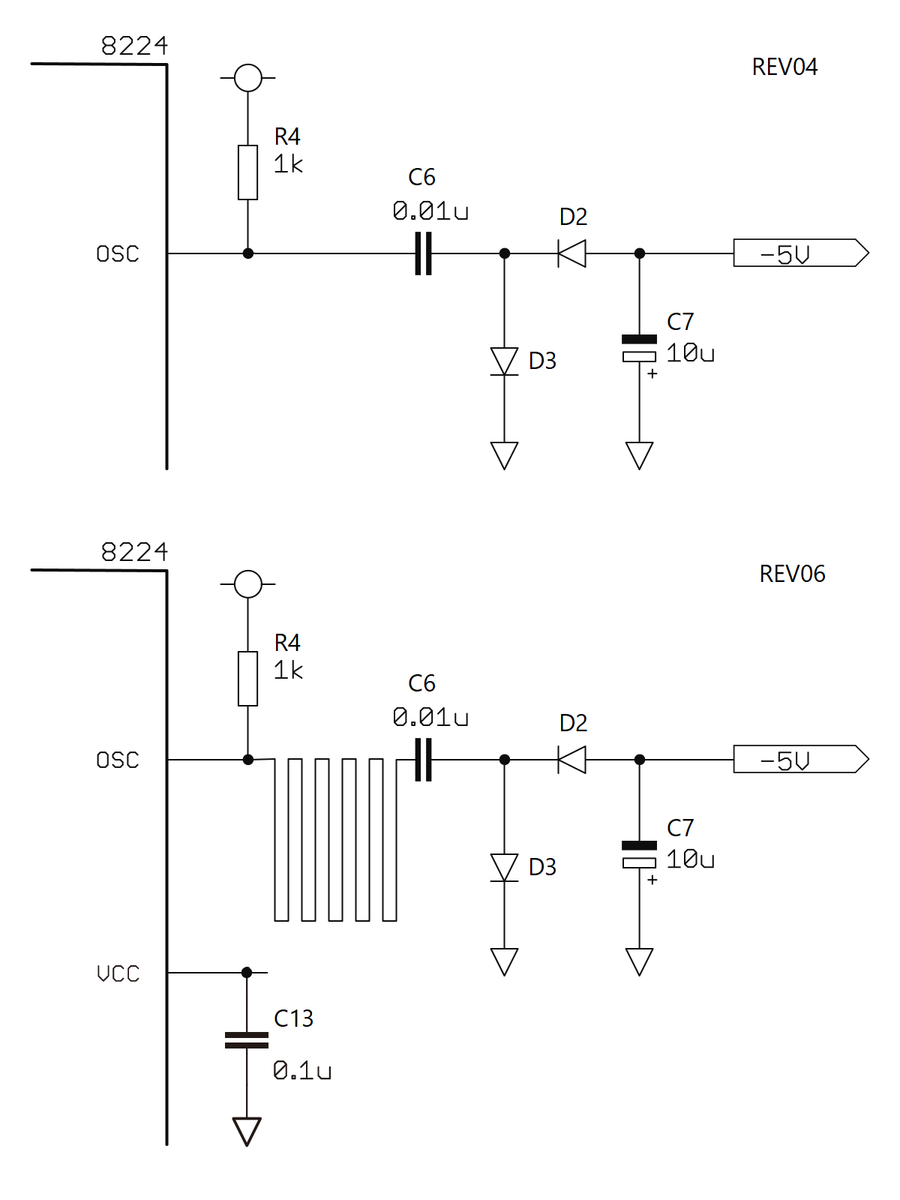

　　変更部分の回路図と部品表を、この商品説明ページの掲載写真にUPして掲載しています。

　　掲載回路図と部品表は、右クリックでダウンロードできます。

----------------------------

こちらの商品は、電脳伝説鈴木哲哉様からの提供商品です。

輸送上の問題は当社が責任を負います。

技術的なサポートは有りません。ご質問等にはお答えできません。

技術的課題は、上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

本製品ご購入者様には「マイコン博物館 1日利用券」1枚をプレンゼントしております。ご利用願います。

・本製品の仕様、販売価格を予告なく変更する場合があります。
